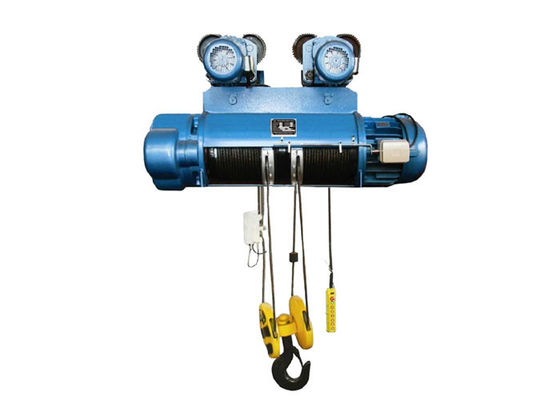

직접적 공장 건설 리프트 장비 10 톤 전선 로프 호이스트

직접적 공장 건설 리프트 장비 10 톤 전선 로프 호이스트





간단한 개요



전선 로프 호이스트 CD1/MD1 모델은 소형 구조, 경량, 작은 사이즈와 용이한 작동의 특징을 가지고 있습니다. 그럴 수도 있어요
계속 유일하지 않아 사용된 채 오버헤드가 기차로 여행하 그러나 또한 전기의 많은 유형과 관련하여 사용되거나 매뉴얼 크레인이 더로서 그와 같습니까
한 개의 그리드 크레인, 두배 더 그리드인 크레인, 외팔보 크레인과 갠트리 크레인 기타 등등. 두배와 전자의 승강기 모델 MD1
승강기가 CD1을 모델링하는 경우 사용되어야 한 기중속도는 좋은 압쥐스트먼트를 위해 그 요구를 만족시킬 수 없습니다
폐기 작동.



애플리케이션은 정리되었습니다



직접적으로 자재를 끌어올리기 위해 광범위하게 공장, 워크샵, 창고와 많은 다른 이유에서 사용되는 1,

상품을 높이기 위해 단일 도리 크레인의 일직선 또는 곡선 i형 강 빔에 설치되는 2.

3, 그것이 다른 항목과 기타를 끌어올리기 위해 또한 전기 호이스트 겹 빗살형, 갠트리 크레인과 선회 기중기와 함께 사용될 수 있습니다.

4, 그것이 다음과 같은 단지 아주 많은 신청 용법의 장점을 가지고 있습니다 : 경직 구조, 편리한 작동, 경량, 넓은 공동 사용과 기타.



주요 특성



* MD1 전선 로프 호이스트인 모델 CD1은 작은 규모 기중기이며, 그것이 싱글 빔, 다리, 받침대와 암 크레인에 탑재될 수 있습니다.



장점



오우 CE는 찬성했습니다.

오우 가벼운 강한 구성.

최대 적재량을 높이기 위한 오우 적은 노력.

오우 완전히 안출된 훅.

오우 고급 불순물 로드 체인.

오우 오래가는 구워진 에나멜 도료 보호.

요청하는 대로 이용 가능한 오우 과부하 보호 기능 장치.

판매 후 우수한 오우는 도움이 됩니다.



> 모터 : 호이스트 전동기는 제동과 테이퍼형 회전자 모터입니다 ; 그것은 보리 소포체 토크를 가지고 있는 최상품 모터 중 하나이고 따라서 자주 이동하는 것에게 적응될 수 있습니다, 최대 회전력이 정격 토크 보다 2.4-3 배 있습니다.

> 기어 박스 : 권상 장치 박스오피스는 특별히 높은 마모 방지를 위한 기어를 처리했습니다. 각각 기어 샤프트부는 매끄러운, 저마찰 운영을 보증하기 위해, 볼 또는 롤러베어링에 대해 지지됩니다.

> 와이어 로프 : 권양 로프는 수출 표준에 따릅니다. 느슨할 때 드럼에 의해 잡힌 뛰어난 로프는 옆으로 미끄러지지 않습니다. 로프의 명목상 파괴강도에, 안전율은 6입니다.

> 로프 드럼 : 요홈 호이스트 드럼, 하나의 층에 그리고 프로비드 에프로페르에 부상당하기 위한 적당한 길이의 이음매 없는 관
마찰로 마모를 최소화하기 위한 로프를 위한 지원은 제공됩니다. 드럼 샤프트는 원활한 실행을 보증하기 위한 볼 베어링을 결심합니다.



> 전기 기구 제어시스템 : 모델 CD1과 MD1 승강기는 콘택터 블랙박스, 제어 개폐기, 차단 장치 리미터로 구성되고 제어 개폐기의 작업 전압은 380V, 36V 또는 24V입니다 (안전 전압).

> 로프 가이드 : 쉬운 접근성을 보증하면서, 로프 가이드는 2 절반에 있습니다. 승강기가 온로딩 조건에 있을 때 로프가 심지어 풀리지 않을지도 모르도록 그것은 완전히 드럼을 둘러쌉니다. 우리의 공기업의 로프 가이드들은 있고 손상되는 것은 쉬운게 아니도록, 두꺼워지고, 넓어졌습니다.

> 훅 :훅 블록은 집회 전에 150 %의 전부하에 시험됩니다.



기술적 구성



모델	리프팅 능력 (t)	올림 높이 (m)	기중속도 (m/min)	주행속도 (m/min)	와이어 로프 타입	Dia.of 와이어 로프 (밀리미터)	나는 트랙 유형을 발합니다	일하는 의무	리프팅 모터
									전원(KW)	R.P.M (분 Ｒ /)	전원 공급기
CD1-0.25	0.25	3-9	8	20	6*19	3.6	16-22b	M3	0.4	1380	220-440V 50/60HZ 3Phase
CD1-0.5	0.5	6-12	8	20	6*37+1	4.8	16-28b	M3	0.8	1380
CD1-1	1	6-30	8	20	6*37+1	7.4	16-28b	M3	1.5	1380
CD1-2	2	6-30	8	20	6*37+1	11	20a-32c	M3	3	1380
CD1-3	3	6-30	8	20	6*37+1	13	20a-32c	M3	4.5	1380
CD1-5	5	6-30	8	20	6*37+1	15	25a-63c	M3	7.5	1380
CD1-10	10	6-30	7	20	6*37+1	15	25a-63c	M3	13	1400
CD1-16	16	6-30	3.5	20	6*37+1	15	45a-63c	M2	13	1400
CD1-20	20	6-30	3.5	20	6*37+1	20	50a-63c	M2	13	1400

기록

A. 표준 올림 높이는 6, 9, 12, 18, 24, 30과 36 미터입니다.
