| MOQ: | 1 세트 |
| 가격: | 협상 가능 |

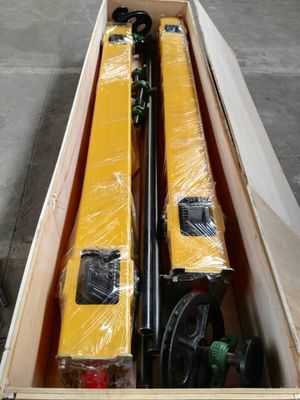

| standard packaging: | 합판 상자 |
| Delivery period: | 15 20 작업 일 |
| payment method: | L / C, T / T, 웨스턴 유니온 |
| Supply Capacity: | 주 당 200 300 세트 |
크레인 엔드 캐리지 모터 이동 엔드 트럭 캐리지 (싱글/더블 거더 크레인용)
제품 간략 소개:
JCYC 브랜드 엔드 캐리지는 오버헤드 크레인의 메인 빔 양쪽 끝에 설치되어 하늘에서 다리를 지지하는 중요한 구성 요소입니다.
엔드 캐리지는 휠과 엔드 빔 프레임의 두 부분으로 구성됩니다. 엔드 빔 프레임은 상부 덮개판, 웹판, 하부 덮개판으로 구성됩니다. 연결판과 앵글강은 볼트로 고정됩니다.
제품 설치:
연결판을 엔드 캐리지 상단에 놓고
포지셔닝 핀 구멍을 정렬하고
구멍φ10x30에 유연한 포지셔닝 핀을 넣어 연결판을 고정합니다. 연결
볼트 M16x70으로 연결판과 엔드 캐리지를 연결합니다.

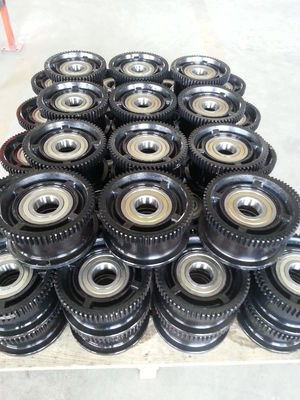

두 개의 베어링을 휠 양쪽에 누른 다음
엔드 캐리지에 넣습니다. 샤프트와 샤프트로 휠을 고정합니다.슬리브.
샤프트 플레이트로 샤프트를 고정합니다. 볼트로 샤프트 플레이트를 고정합니다.
고무 완충재를 실 플레이트에 설치한 다음 볼트로 실 플레이트를 엔드 캐리지 양쪽 끝에 고정합니다.
이 장착판은 현장에서 전류 수집기 브래킷을 설치하는 데 사용됩니다. 전류 수집기 브래킷을 설치할 때 장착판을 제거하고, 브래킷을 장착판에 용접한 다음 볼트로 장착판을 엔드 캐리지에 고정합니다.
제품 기술 매개변수:
| 모델 | 크레인 | 직사각형 강관 |
휠 크기 | 모터 출력 | S1 (mm) |
S2 (mm) |
W1 (mm) |
W2 (mm) |
| GL125-15 | 1t-7.5m | 150*150*6 | W125*60 | 0.3KW*2 | 1500 | 1300 | 400 | 500 |
| GL125-20 | 1t-11.5m | 2000 | 1800 | 400 | 500 | |||
| GL125-25 | 1t-16.5m | 2500 | 2300 | 400 | 500 | |||
| GL160-15 | 2t/3t-7.5m | 150*200*8 | W160*70 | 0.4KW*2 | 1500 | 1200 | 400 | 500 |
| GL160-20 | 2t/3t-11.5m | 2000 | 1700 | 400 | 500 | |||
| GL160-25 | 2t/3t-16.5m | 2500 | 2200 | 400 | 500 | |||
| GL160-30 | 2t/3t-22.5m | 3000 | 2700 | 500 | 600 | |||
| GL160-35 | 2t/3t-28.5m | 3500 | 3200 | 600 | 700 | |||
| GL200-20 | 5t-11.5m | 150*250*8 | W200*70 | 0.4KW*2 | 2000 | 1700 | 400 | 500 |
| GL200-25 | 5t-16.5m | 2500 | 2200 | 400 | 500 | |||
| GL200-30 | 5t-22.5m | 0.75KW*2 | 3000 | 2700 | 500 | 600 | ||
| GL200-35 | 5t-28.5m | 3500 | 3200 | 600 | 700 | |||
| GL250-20 | 10t-11.5m | 200*250*8 | W250*80 | 0.75KW*2 | 2000 | 1600 | 400 | 500 |
| GL250-25A | 10t-16.5m | 2500 | 2100 | 500 | 600 | |||
| GL250-30A | 10t-22.5m | 1.1KW*2 | 3000 | 2600 | 500 | 600 | ||
| GL250-35A | 10t-28.5m | 3500 | 3100 | 700 | 800 | |||
| GL250-25B | 16t-16.5m | 200*300*8 | W250*80 | 1.1KW*2 | 2500 | 2100 | 600 | 700 |
| GL250-30B | 16t-22.5m | 3000 | 2600 | 700 | 800 | |||
| GL250-35B | 16t-28.5m | 1.5KW*2 | 3500 | 3100 | 700 | 800 | ||
| GL315-30 | 20t-16.5m | 200*400*8 | W315*90 | 1.5KW*2 | 3000 | 2500 | 700 | 800 |
| GL315-35 | 20t-22.5m | 3500 | 3000 | 700 | 800 |

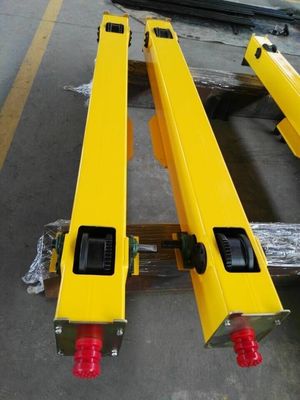

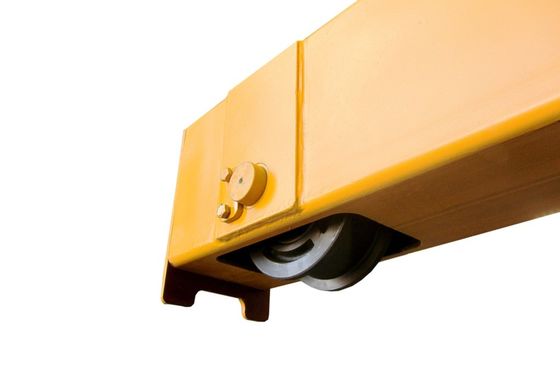

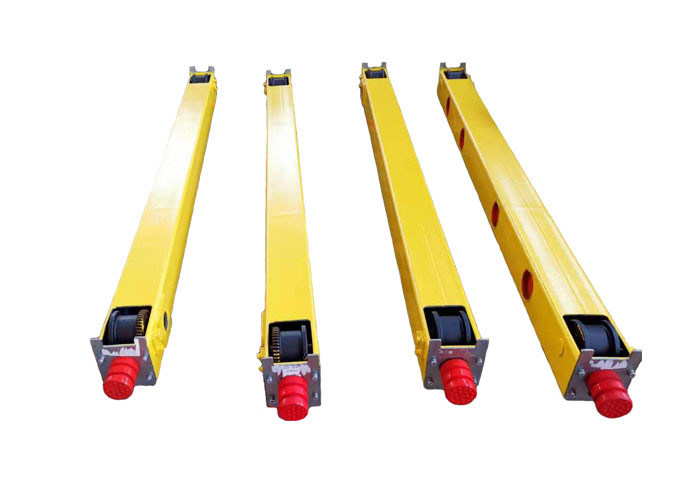

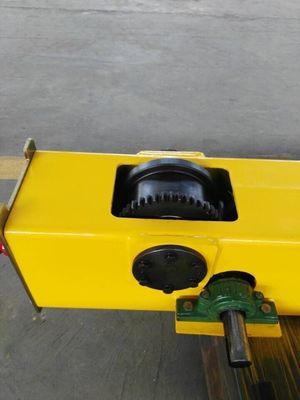

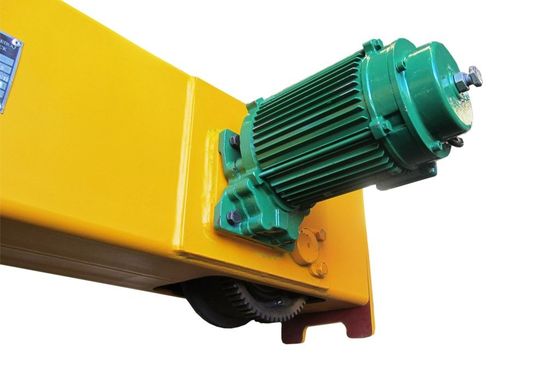

제품 보기:
|
|
