| 이름: | 오르기 위한 주문 제작된 능력과 올림 높이 와이어 로프 전기 윈치 승강기 | 능력: | 0.25 톤 내지 32 톤 |
|---|---|---|---|
| 기중속도: | 8(0.8)m/min | 대들보: | 한 개의 도리 / 두배 도리 |
| 가로장 유형: | i-형, H-타입 철도 | 주행 속도: | 20/30 Ｍ / 분 |
| 하이 라이트: | A4 와이어 로프 크레인 호이스트,Q235B 대들보 와이어 로프 크레인 호이스트,8M/Min 리프팅 와이어 로프 크레인 호이스트 |
||
들기를 위한 주문을 받아서 만들어진 수용량 및 드는 고도 철사 밧줄 전기 윈치 호이스트
일반적 소개
CD,MD 전선 로프 호이스트는 단일 빔 브리지 크레인 및 단일 빔 갠트리 크레인 및 지브 크레인에 장착 할 수있는 소형 리프팅 장비입니다.경량, 소형, 컴팩트한 구조, 안정적인 작동 등으로 윈치로도 사용 가능합니다.
공장, 광산, 항만, 창고, 화물창고, 상점 등에서 널리 사용되며 작업능률을 높이고 작업조건을 개선하는데 필수적입니다.CD 전선 로프 호이스트에는 정상적인 적용을 만족시킬 수 있는 단 하나의 정상 속도가 있습니다.MD 전기 와이어 로프 호이스트는 정상 속도와 저속의 두 가지 속도를 제공합니다.저속에서는 정확한 적재 및 하역, 샌드박스 마운딩, 공작기계 유지보수 등을 수행할 수 있습니다.
명세서
기술 데이터 시트
| 모델 | 리프팅 용량(t) | 드는 고도 (m) | 드는 속도 (m/min) | 주행 속도(m/min) | 와이어 로프 유형 | Dia.of 와이어 로프 (mm) | I 빔 트랙 유형 | 근무 의무 | 리프팅 모터 | ||
| 전력(kw) | RPM(r/min) | 전원 공급 장치 | |||||||||
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22b | M3 | 0.4 | 1380 | 220-440V 50/60HZ 3상 |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6*37+1 | 4.8 | 16-28b | M3 | 0.8 | 1380 | |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6*37+1 | 7.4 | 16-28b | M3 | 1.5 | 1380 | |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | M3 | 삼 | 1380 | |
| CD1-3 | 삼 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | M3 | 4.5 | 1380 | |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 7.5 | 1380 | |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 13 | 1400 | |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6*37+1 | 15 | 45a-63c | M2 | 13 | 1400 | |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6*37+1 | 20 | 50a-63c | M2 | 13 | 1400 |
|
> 모터: 호이스트 모터는 제동 기능이 있는 테이퍼형 로터 모터입니다.그것은 더 큰 토크를 가진 최고 품질의 모터 중 하나이므로 자주 움직이는 데 적용 할 수 있으며 최대 토크는 정격 토크의 2.4-3 배입니다.
> 기어박스: 호이스트 기어 박스는 높은 내마모성을 위해 특수 처리된 기어를 가지고 있습니다.각 Geared Shaft 어셈블리는 볼 베어링 또는 롤러 베어링으로 지지되어 부드럽고 마찰이 적은 작동을 보장합니다.
> 와이어 로프: 호이스팅 로프는 수출 기준을 준수합니다.드럼에 걸리는 리딩 로프는 느슨할 때 옆으로 미끄러지지 않습니다.로프의 공칭 파괴 강도에 대한 안전 계수는 6입니다.

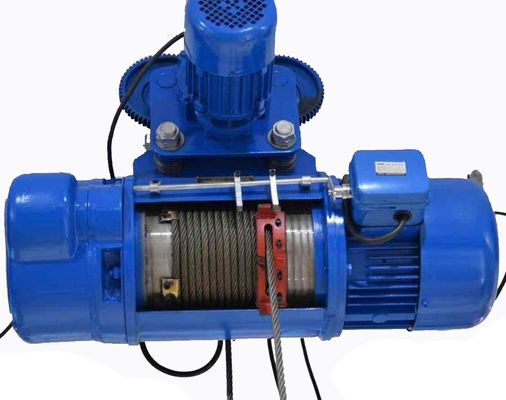

> 로프 드럼: Grooved hoist Drum, 한 층에 감겨 적절한 길이의 이음매 없는 파이프
마모를 최소화하기 위해 로프에 대한 지지대가 제공됩니다.Drum Shaft는 부드러운 작동을 보장하기 위해 볼 베어링에 해결됩니다.
> 전기 기기 제어 시스템: 모델 CD1 및 MD1 호이스트는 접촉기 상자, 제어 스위치, 차단 제한기로 구성되며 제어 스위치의 작동 전압은 380V, 36V 또는 24V(안전 전압)입니다.
> 로프 가이드: 로프 가이드는 두 부분으로 되어 있어 쉽게 접근할 수 있습니다.호이스트가 무부하 상태에서도 로프가 풀리지 않도록 드럼을 완전히 둘러싸고 있습니다.우리 회사의 로프 가이드는 두껍고 팽창되어 손상되기 쉽지 않습니다.
> 후크: 후크 블록은 조립 전에 전체 하중의 150%까지 테스트됩니다.
메모
A. 표준 리프팅 높이는 6, 9, 12, 18, 24, 30 및 36미터입니다.

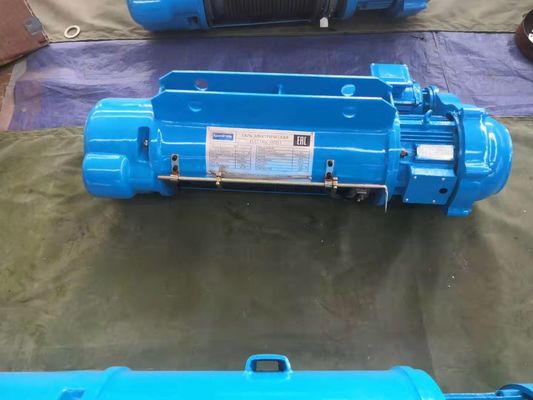

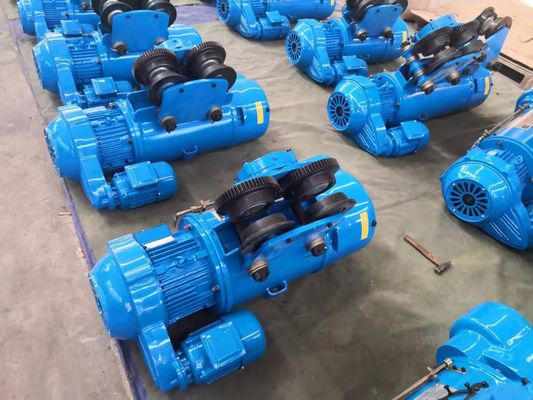

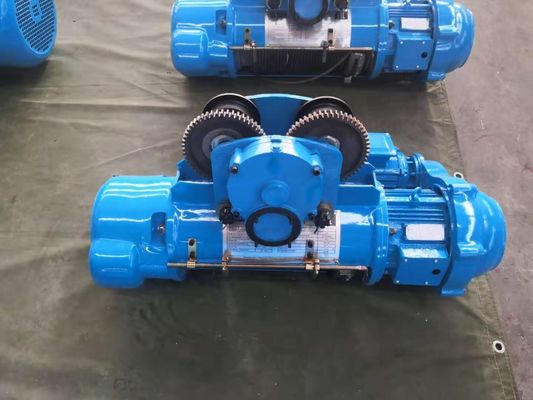

공장 쇼
